石油儲運領域流量計技術手冊
于石油儲運行業而言，流量計堪稱洞察流體動態的“工業數據哨兵”，既能實時捕捉流體瞬時流量信息，又能精準統計時段內的流量總和。憑借卓越的精準計量能力，它不僅是貿易交接的權威依據，更深度賦能生產自動化管控、管網運行狀態預警等核心環節，成為保障行業高效、安全運轉的關鍵支撐。
合肥精大儀表，作為中國石油天然氣集團有限公司一級物資供應商、中國石油化工集團有限公司戰略合作伙伴，旗下多款核心流量計產品，正是守護石油儲運領域的“工業數據哨兵”。這些產品既深度扎根國內石油儲運產業全鏈條，為各大油田的采掘、管輸、儲運提供精準計量支撐，更遠銷亞洲、非洲、拉丁美洲等20余個產油大國，在全球石油儲運市場實現廣泛應用與深度覆蓋。
流量計的分類維度豐富，主要可依據“工作原理”“使用環境”及“介質特性”劃分，以下是石油儲運場景中最常用的類型及關鍵技術特性說明。
一、基礎概念：什么是流量
液體和氣體統稱為流體，流體在單位時間內通過某一固定截面的量，稱為流量，是石油儲運過程中核心工藝參數之一，直接影響介質輸送效率、計量準確性及工藝調控精度。
核心流量參數及公式
體積流量：以流體體積為計量基準，是現場最常用的流量指標，公式為：QV=V×F。式中：QV為體積流量；V為流體流速；F為管道橫截面積。
質量流量：以流體質量為計量基準，適用于高精度計量場景，公式為：Qₘ=ρ×v×F。式中：Qₘ為質量流量；ρ為流體密度；v為流體流速；F為管道橫截面積。
累積流量：某一時間段內流體流量的總和，是貿易交接、物料核算的核心依據，由流量計實時累加計算得出。
二、常用流量計類型及特性
1、容積式流量計（Positive Displacement Flowmeters，簡稱PD流量計）
容積式流量計是原油貿易交接的主流設備，核心原理是通過機械測量元件將流體連續分割為固定體積單元，再累加單元數量得到總流量，兼具高計量精度與強穩定性，能適配多數石油介質的計量需求，常見類型及特性如下：

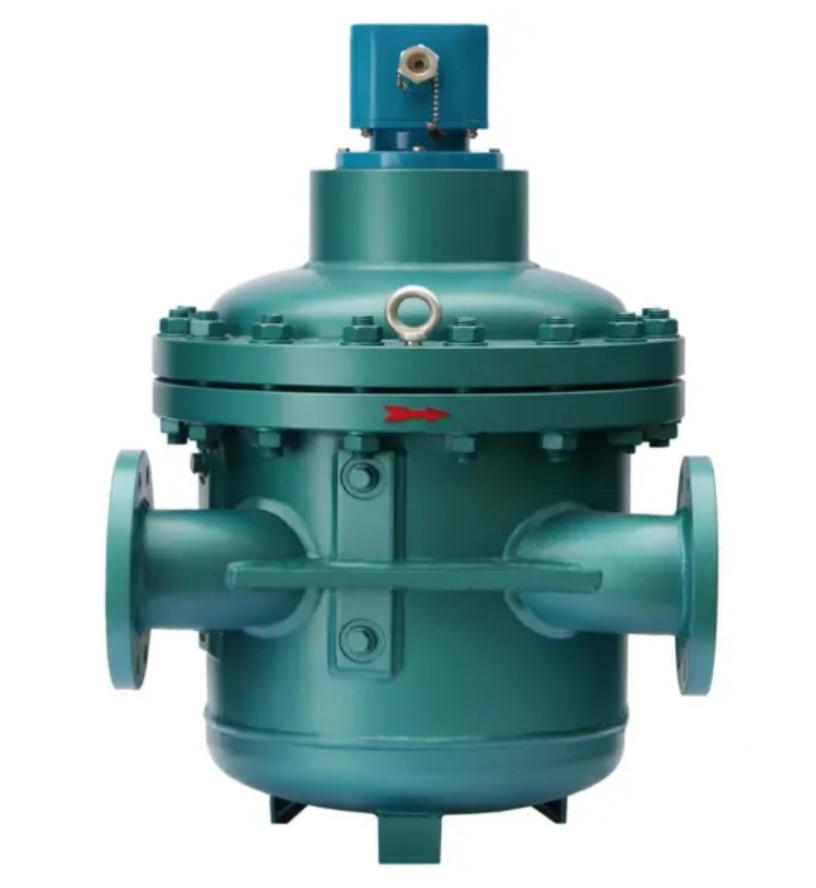

刮板流量計：精度高、重復性優，量程比寬，噪音低，流量大，防砂，使用壽命長，粘性變化適應強，對固體顆粒有一定的耐受度，可適配大口徑管道輸送場景，是原油、渣油、成品油等介質中轉和貿易交接的核心設備。
合肥精大儀表LBJ系列金屬刮板流量計，長期服務于長慶、大慶、玉門、青海等油田的原油采掘與管輸環節。

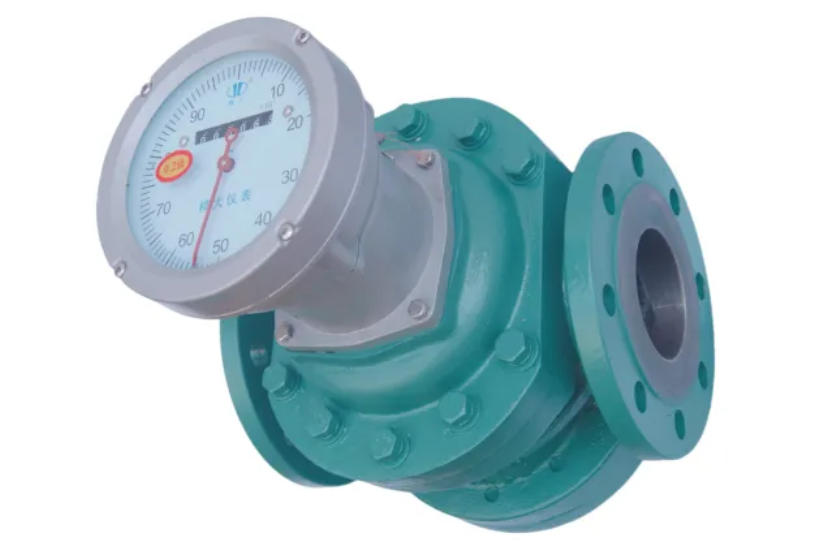

橢圓齒輪流量計：粘度適配性強，介質粘度越高泄漏誤差越小，計量精度越佳，專為原油、成品油等高溫、高粘度介質設計。無需額外配置粘度補償裝置，結構簡單可靠，對進出口管道內的流場無特殊要求。
合肥精大儀表LC系列橢圓齒輪流量計，廣泛應用于江漢等油田的原油管輸及成品油儲運場景。
腰輪流量計（羅茨流量計）：計量準確度高，符合貿易交接標準，運行穩定性突出，特別適用于柴油。
合肥精大儀表LL系列腰輪流量計，全力保障大港等油田的成品油儲運工作高效開展。

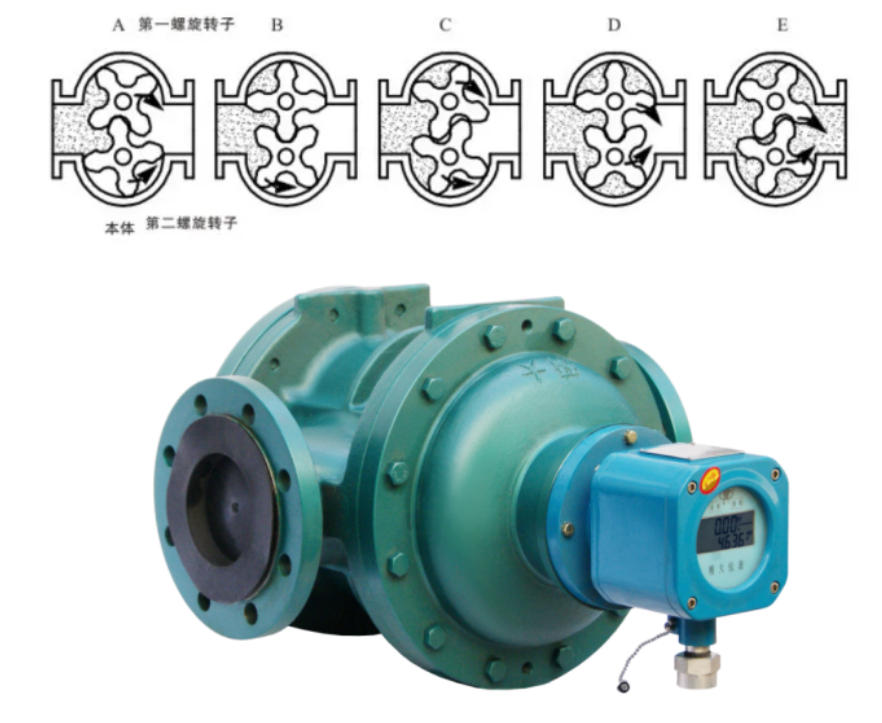

雙轉子流量計：精度高、抗干擾能力強，量程比寬且運行噪音低，穩定性優于普通容積式儀表，可適配原油、成品油、腐蝕性介質及部分高粘度流體。
合肥精大儀表LLT系列雙轉子流量計，在塔里木、玉門、大慶、青海等油田的生產運營中持續發揮重要作用。
2、質量流量計（科里奧利質量流量計）
科里奧利質量流量計是直接式質量流量?jī)x表，利用流體在振動管內流動產生的科里奧利力計量，無需密度換算，是高精度、多參數計量的首選設備，可以通過LCD屏顯示瞬時及累計質量流量、體積流量、溫度、密度等參數，可以輸出脈沖信號和電流信號，具有485通信功能。
技術特點：直接測量質量流量，可同步輸出密度、體積、溫度等參數，不受介質溫度、壓力、粘度變化影響。
適用介質：一定粘度以內的油品、化工介質等高精度計量及貿易結算場景。
優點：精度高，量程比寬，維護簡單方便，介質清潔度要求低。

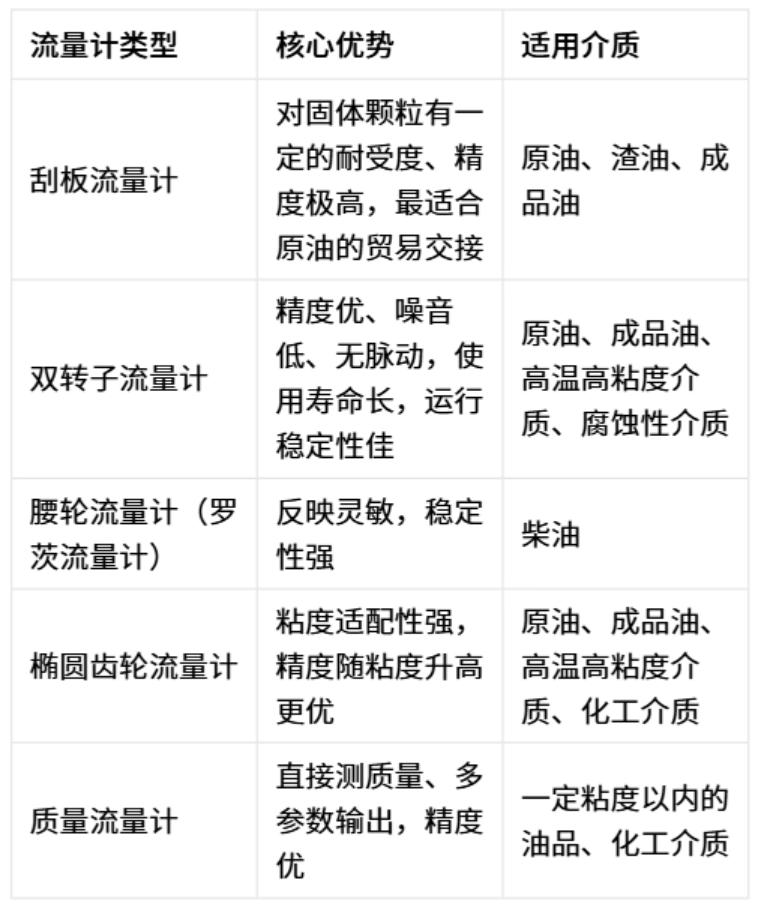

三、常見流量計核心參數對比表
四、流量計技術發展趨勢
傳統流量計多通過4-20mA模擬信號、RS-485/Modbus數字信號實現遠程傳輸，依賴人工巡檢校準。隨著技術迭代，流量計正朝著智能化、國產化、網聯化方向發展。
智能化方面，新一代流量計內置高性能微處理器，具備邊緣計算能力，可在設備端完成數據濾波、溫度壓力補償修正，同時集成自診斷、故障預警、無線遠傳及多參數融合功能，大幅降低人工維護成本。國產化方面，科里奧利質量流量計、大口徑刮板流量計等關鍵設備已突破技術壁壘，產品精度、穩定性達到國際先進水平，相比進口設備具備成本、售后響應優勢。
未來，依托AI、5G、數字孿生技術，流量計將不再是獨立計量?jī)x表，而是深度融入智慧管網體系，通過實時數據交互，為管網智能調度、泄漏預警、能耗優化提供核心支撐，助力石油儲運行業數字化轉型。
