NJQ型壓縮天然氣加氣機

■      概述

壓縮天然氣（CNG）加氣機主要是用于NGV(天然氣汽車)的加注。它有單/雙槍結構，雙槍型加氣機內含兩套系統，結構緊湊，兩路加氣互不影響。

本產品滿足“整體防爆”要求，符合GB3836-2000《爆炸性環境用防爆電氣設備》標準的有關規定。防爆標志ExmdibⅡAT4。防爆合格證編號：CNEx102018x

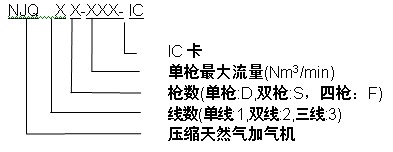

■      產品標示





■  主要技術參數

1.      單槍最大流量：40 Nm3/min

2.      計量精度等級：0.5級

3.      設計壓力：27.5Mpa

4. 額定壓力：20MPa

5.      環境溫度：-35℃～50℃

6.      相對濕度：15～95%

7.      電源:220V±15%AC， 50±1Hz

8. 計量單位：元/Nm3（標準立方米）

9. 讀數最小分度值：0.01

10.單次計數范圍：0～9999.99

11.累計計數：0～99999999.99

12.單價設置范圍：0～99.99

13. 聯網通信口:RS485

14．加氣槍嘴：快換接頭 插入式槍

15.防爆標志:Exdmeib II AT4

■      主要功能

1）加氣過程自動控制，在充氣過程中能雙面自動顯示加氣量、加氣金額及單價（顯示帶夜光）；

2）三線壓力自動切換，保證對三瓶組的準確合理取氣；

3）加氣機加氣計價顯示：“加氣量”、“單價一元/m3”、“金額一元”，并帶有壓力表顯示壓力；

4）具有斷電數據保護，顯示當前一次加氣數據；

5）大容量存儲，能查詢不低于12000次的加氣數據；

6）監控系統：監測充氣過程的溫度、壓力和流量，控制充氣速度，當壓力、流量超標時自動關閥保護；

7）加氣控制系統：對儲氣瓶組進行取氣控制，以保證較大的充氣流量；

8）內置進口時鐘系統，斷電后依然計時準確可靠；

9）壓力保護功能：當加氣壓力超過國家規定壓力值，自動停止加氣；

10）可以隨時查詢總累計量；

11）具有定氣量，定金額的預置加氣功能；

12）可調整三線加氣壓力值和流速值及氣體密度；

13）配置拉斷閥（拉斷閥拉斷力：≤400N）、入口球閥；

14）可查檢每筆加氣數據，及加氣時間；

可查詢當班加氣累計氣量、金額、總累計氣量、總累計金額;

15）具有自動檢測故障功能，能自動顯示故障代碼；

16）在充氣過程中能直接顯示壓力，且加氣壓力可調整，保證快速加氣；

17）加氣軟管有拉斷保護功能；

18）具有卸壓及排污功能；具有在線清洗過濾器功能，而不拆卸過濾器；

19）具有手動緊急切斷閥；

20）無流量信號，自動關機，保障業主利益；

21）具有RS485通訊，可與加氣站電腦管理系統通信；

22）具有小票打印功能；

23）具有IC卡加氣機的所有功能，加氣機取得國家級防爆認證；

24）IC卡機聯動加氣機時，采用高級算法生成管理IC卡密鑰；

確保IC 卡用戶的數據安全；

25）質量流量計：可選擇進口或國產質量流量計并帶有溫度傳感器進行補償；

26）可選配金屬按鍵盤；

27）所有參數采用了密碼訪問方式，輸入正確的密碼后才能修改相關設備信息；

28）高寒地區可對電子設備加裝保溫裝置；

29）具有氣瓶過期提示功能；

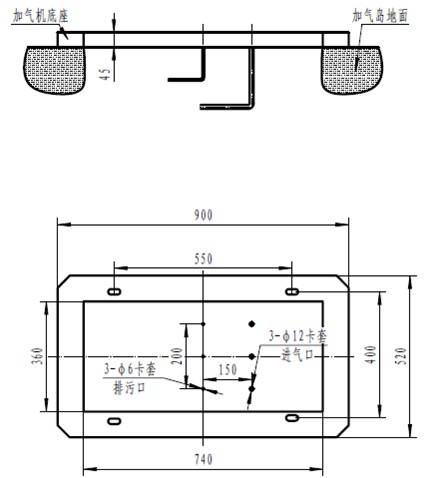

■        安裝基礎圖



                                  壓縮天然氣加氣機地基圖

■ 其它：

整機尺寸：長×寬×高＝900×520×1850（2080）  mm

整機重量：雙槍加氣機約248 Kg；
