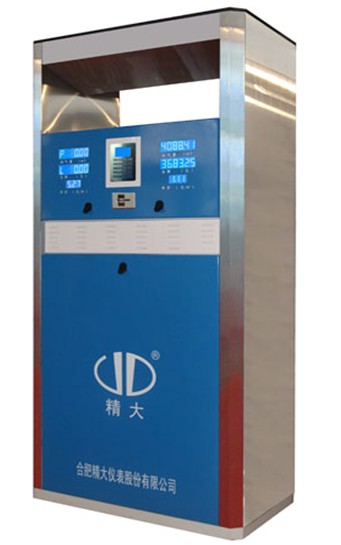

JQ060L型液化石油氣加氣機

■      概述

JQ060L—（A 、B、C、D、E）型加氣機由合肥精大儀表股份有限公司在消化吸收國外先進技術的基礎上自行設計制造，用于液化石油氣的加注，是LPG加氣站的主要設備之一。

機內配置高精度容積式流量計、微電腦控制、大液晶顯示計數器并有確保安全操作的各種控制閥及保護裝置。加氣機采用先進的制造工藝，擁有可靠的質量和優良的操作性能，具有定量加氣準確，維護檢修方便，能集中控制等特點，并可適應以后國家費改稅的需要。加氣機中每只槍均有獨立的液流及計量系統，加氣時互不影響。

小型柜式灌裝機用于民用液化氣罐的灌裝，更換加氣槍可用于汽車加氣；四槍和六槍加氣機，主要用于城市公交車加氣。

本產品滿足“整體防爆”要求，符合GB3836-2000《爆炸性環境用防爆電氣設備》標準的有關規定。防爆標志Exmdib II AT4。

■      產品標示

JQ060L—A—1G                  懸臂式單槍加氣機

JQ060L—B—2G                  龍門式雙槍加氣機

JQ060L—C—1G                  小型柜式灌裝機

JQ060L—D—4G                  龍門式四槍加氣機

JQ060L—E—6G                  龍門式六槍加氣機

■  主要技術參數

1、單槍流量：10L/min ~ 60L/min

2、最大工作壓力：2.5Mpa；

3、工作環境溫度：-30℃~+55℃；

4、計量準確度：1.0%；

5、電源：AC220±15%，50±1Hz

6、防爆等級：Exmdib II AT4

■      主要功能

1）加氣過程自動控制，在充氣過程中能雙面自動顯示加氣量、加氣金額及單價（顯示帶夜光）

2）加氣機加氣計價顯示：“加氣量”、“單價一元/L”、“金額一元”，并帶有壓力表顯示壓力

3）具有斷電數據保護，顯示當前一次加氣數據

4）大容量存儲，能查詢不低于12000次的加氣數據；

5）監控系統：監測充氣過程的溫度、流量，控制充氣速度，當壓力、流量超標時自動關閥保護；

6）內置進口時鐘系統，斷電后依然計時準確可靠；

7）可以隨時查詢總累計量；

8）具有定氣量，定金額的預置加氣功能；

9）可調整流速值及密度；

10）配置入口球閥；

11）可查檢每筆加氣數據，及加氣時間；

可查詢當班加氣累計氣量、金額、總累計氣量、總累計金額;

12）具有自動檢測故障功能，能自動顯示故障代碼；

13）在充氣過程中能直接顯示流速、溫度，保證安全加氣；

14）具有手動緊急切斷閥；

15）無流量信號，自動關機，保障業主利益；

16）具有RS485通訊，可與加氣站電腦管理系統通信；

17）具有小票打印功能；

18）具有IC卡加氣機的所有功能，加氣機取得國家級防爆認證；

19）IC卡機聯動加氣機時，采用高級算法生成管理IC卡密鑰。

確保IC 卡用戶的數據安全；

20) 小流量保護；

21）可選配金屬鍵盤;

22）所有參數采用了密碼訪問方式，輸入正確的密碼后才能修改相關設備信息。

23）高寒地區可對電子設備加裝保溫裝置

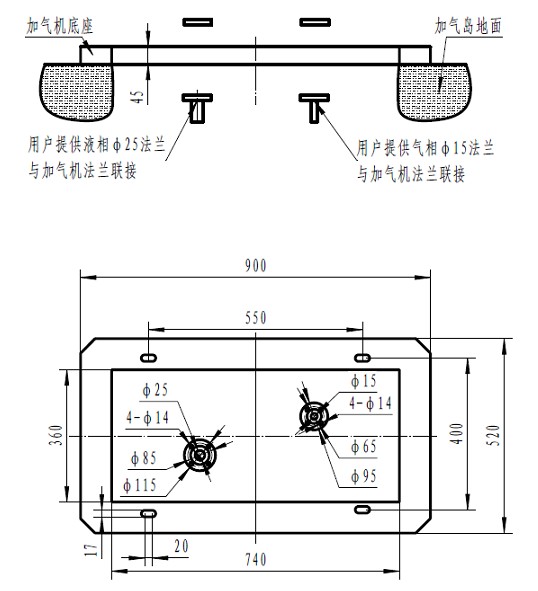

 ■        安裝基礎圖

                             JQ060L-B-2G加氣機地基圖

■ 其它：

整機尺寸：長×寬×高＝900×520×1850（2080）mm

重量：約300Kg
