腰輪流量計

▮產品介紹

LL系列腰輪流量計（又稱羅茨流量計）是容積式流量計的一種，用來計量在一定壓力下充滿管道的液體流量，產品設計新穎、外形美觀、結構合理。

LL系列腰輪流量計（又稱羅茨流量計）具有重量輕、精度高、安裝使用方便等特點，廣泛應用于石化、電力、冶金、交通、國防以及商貿等部門對油品的計量。

▮技術指標

1. 準確度等級：0.5級（量程比為10∶1）、0.2級

2. 被測液體溫度：-20℃～+150℃

3. 環境溫度：電子計數器（標配）：-30℃～+150℃，機械計數器（選配）：-43℃～+150℃

4. BGF-Ⅰ/Ⅱ脈沖發信器（選配）：-43℃～+150℃

5. BMF模擬量發信器（選配）：-43℃～+150℃

6. 信號輸出：可選擇4～20mA（三線制）模擬量信號、1-5V、脈沖信號、RS485通訊、MODBUS、4～20mA +HART協議

7. 重復性：重復性優于±0.03%

8. 當溫度高于等于100℃低于等于150℃需要加高溫散熱筒

9. 法蘭標準：GB/T9124.1（其他標語請與廠家聯系）

10. 連接方式：法蘭連接

11. 調整機構形式：更換齒輪式

12. 主要構件材料及公稱壓力

▮流量范圍：m³/h（磁性密封機構）

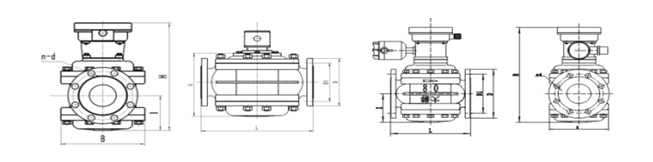

▮外形及安裝尺寸

鑄鐵型流量計外形參考尺寸（按磁性密封機構）

注：當溫度高于等于100℃低于等于150℃時，需要加高溫散熱筒H增加130mm；

鑄鋼型流量計外形參考尺寸（按磁性密封機構）

注：（1）鋁合金型腰輪流量計外形尺寸與鑄鐵型腰輪流量計外形尺寸相同；

▮流量計配套
流量計一般按以下配置出廠，見下表中配套計數器型號及性能參數。

計數器	性能參數	配置
A5	指針指示，6位滾輪累積，單位升（L）。	指針指示：DN25以下10L/圈；DN80以下100L/圈；DN100以上1000L/圈。
A6	同上。且?guī)伟啻?位滾輪累積，可回零。	指針指示：DN25以下10L/圈；DN80以下100L/圈；DN100以上1000L/圈。
S1	機械式瞬時流量指示顯示儀。	瞬時流量值顯示
BELZ	隔爆型現場計數器，顯示總量、瞬時量，輸出脈沖模擬量。	用于容積式流量計。
